干式變壓器和油浸變壓器區別

　　油浸式變壓器與干式變壓器的主要區別就是是否有“油”，而因為油是液態，具備流通性，油浸式變壓器就一定是有外殼的，外殼內部是變壓器油，油中浸泡著變壓器的線圈，從外面是看不見變壓器的線圈的;而干式變壓器沒有油，就不用機殼了，能直接見到變壓器的線圈;還有一個特點便是油浸式變壓器上面有油枕，內部儲放著變壓器油，但現在新型油浸變壓器也有沒有油枕的。

　　都是電力變壓器，都有作磁路的鐵心，作電源的繞阻。而最大的區別要在“油式”與“干試”。換句話說二者的冷卻介質不同，前者要以變壓器油(自然還有其他油如β油)做為制冷及絕緣介質，后者要以氣體或其他氣體如SF6等作為冷卻介質。油變是把由鐵心及繞阻組成的器身置于一個裝滿變壓器油的油箱中。干變常把鐵心和繞組用環氧樹脂澆筑包裹起來;也有一種現在用得多的是非包裹式的，繞阻用特殊的絕緣紙再預浸專用絕緣漆等，起到避免繞阻或鐵心返潮。

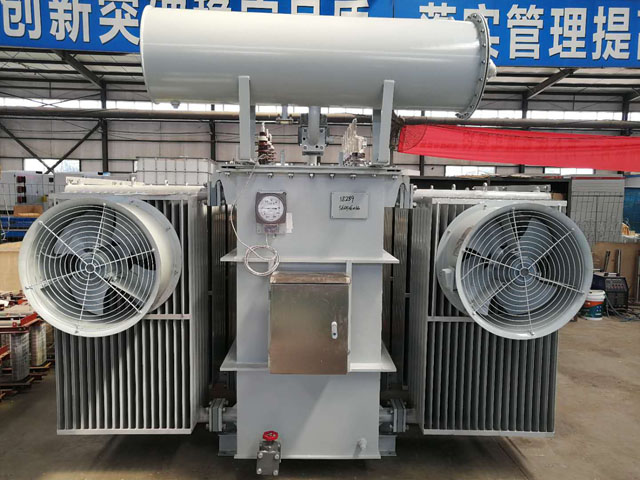

　　油浸式變壓器為了排熱便捷，也是為了內部絕緣油的流動排熱便捷，在外部制定了散熱器，如同散熱器一樣，而干式變壓器卻沒有這個散熱器，排熱靠變壓器線圈下面的風機。

　　油浸式變壓器因為防火的需求，一般安裝于獨立的變壓器室內或戶外，而干式變壓器肯定安裝在室內，一般情況下安裝于配電間內。

　　就產量和用量而言，目前干變電壓等級只做到35kV,容積相對油變而言要低，約做到2500kVA。又由于干變加工工藝相對同電壓等級同容量油變而言要復雜，成本也高。所以現在從用量來說是油變多。但因干變的環保性，阻燃、耐沖擊等等優勢，而常用于室內等高要求的供配電場地，如酒店、辦公樓、多層建筑等等。

　　可見干變與油變各有各的優缺點，油變造價低、維修方便，可是可燃、可爆。干變因為具有較好的防火性，可安裝于負荷中心區，以減少電壓損失和電能損耗。但干變價格貴，體積大，防潮防污性差，并且噪音大。

　　接下來，讓我們把上邊提到的差別總結成下列七點:

　　1、外型

　　封裝類型不同，干式變壓器能直接見到鐵心和線圈，而油浸式變壓器只看到了變壓器外殼;

　　2、導線方式不同

　　干式變壓器大多使用硅膠套管，而油浸式變壓器大部分應用瓷套管;

　　3、容積及電壓不同

　　干式變壓器一般適用于配電用，容積大都在2000kVA下列，電壓在10kV以下的，也有個別做到35kV電壓等級的;而油浸式變壓器卻能做到所需的全部容積，電壓等級也做到了全部電壓;我國正在建設的特高壓1000kV線路，采用的一定是油浸式變壓器。

　　4、絕緣和排熱不一樣

　　干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷卻;而油浸式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內部的循環將線圈產生的熱帶到變壓器的散熱器(片)中進行排熱。

　　5、適用場地

　　干式變壓器大多運用當需要“防火、防爆”的地方，一般大型建筑、多層建筑上應采用;而油浸式變壓器因為“出事”后可能有油噴出或泄露，導致火災，大多運用在戶外并有場所挖設“事故油池”的地方。

　　6、對負載的承受力不同

　　一般干式變壓器需在短路容量下運作，而油浸式變壓器過載能力比較好。

　　7、造價不一樣

　　相同容積變壓器而言，干式變壓器的采購價格比油浸式變壓器價錢高些很多。

　　經過以上總結，相信大家對于干變與油變已經有了實際的理解，如果還想和小福一起學習更多的電力知識，記得關心小福不要走丟喲~
