教你設計制作一個變壓器

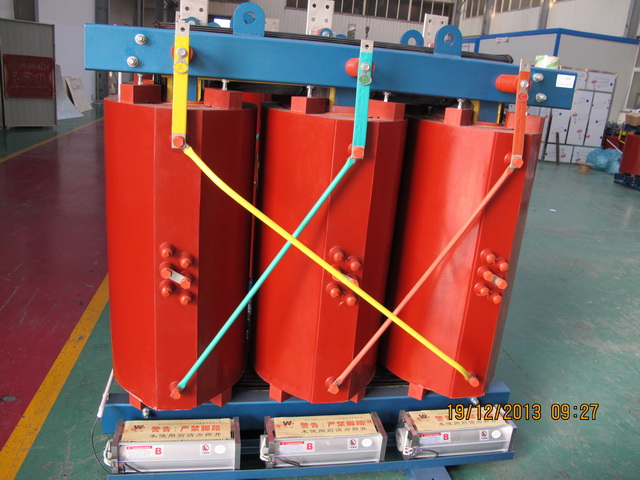

　　變壓器的原理我們已經知道了，其實我們自己也可以做一個變壓器，變壓器的設計的思路其實也很簡單，下面我們來具體看一下怎樣設計制作一個變壓器：

　　變壓器截面積的確定

　　鐵芯截面積a是根據變壓器總功率p確定的。設計時，若按負載基本恒定不變，鐵芯截面積相應可取通常計算的理論值即a=1.25 。如果負載變化較大，例如一些設備、某些音頻、功放電源等，此時變壓器的截面積應適當大于普通理論計算值，這樣才能保證有足夠的功率輸出能力。

　　每伏匝數的確定

　　變壓器的匝數主要是根據鐵芯截面積和硅鋼片的質量而定的。實驗證明每伏匝數的取值應比書本給出的計數公式取值降低10%～15%。例如一只35w電源變壓器，通常計算(中夕片取8500高斯)每伏應繞7?2匝，而實際只需每伏6匝就可以了，這樣繞制后的變壓器空載電流在25ma左右。通常適當減少匝數后，繞制出來的變壓器不但可以降低內阻，而且避免因普通規格的硅鋼片經常發生繞不下的麻煩，還節省了成本，從而提高了性價比。

　　漆包線的線徑確定

　　線徑應根據負載電流確定，由于漆包線在不同環境下電流差距較大，因此確定線徑的幅度也較大。一般散熱條件不太理想、環境溫度比較高時，其漆包線的電流密度應取2a/mm2(線徑)。如果變壓器連續工作負載電流基本不變，但本身散熱條件較好，再加上環境溫度又不高，這樣的漆包線取電流密度2?5a/mm2(線徑)，若變壓器工作電流只有最大工作電流的1/2，這樣的漆包線取電流密度3～3.5a/mm2(線徑)。音頻變壓器的漆包線電流密度可取3?5～4a/mm2(線徑)。這樣因時制宜取材既可保證質量又可大大降低成本。

　　變壓器的設計思路大致就是這樣，以上設計思路僅供參考!
