干式變壓器直流電阻測量方法和注意事項

　　干式變壓器直流電阻測試儀的測量方法和注意事項

　　干式變壓器直流電阻測試儀簡稱直流電阻測試儀，直阻測試儀，感性負載直流電阻測試儀等。文名稱：Transformer DC Resistance Tester。干式變壓器直流電阻測試儀是測量大容量干式變壓器直流電阻設計的新型儀器，是設計成一體的高精度穩流電源及測試部分組成，測試過程微機控制，自動完成穩流判斷、數據采集、數據處理、阻值顯示及打印。該儀器對于在載調壓器縱向測試可一次供電完成，充分節約試驗時間，并為干式變壓器生產廠家設置有溫升試驗功能，對各種類型干式變壓器可實現快速準確測量，具有操作簡便、精度高、抗干擾等特點。下文講訴的是干式變壓器直流電阻測試儀的測量方法和注意事項。

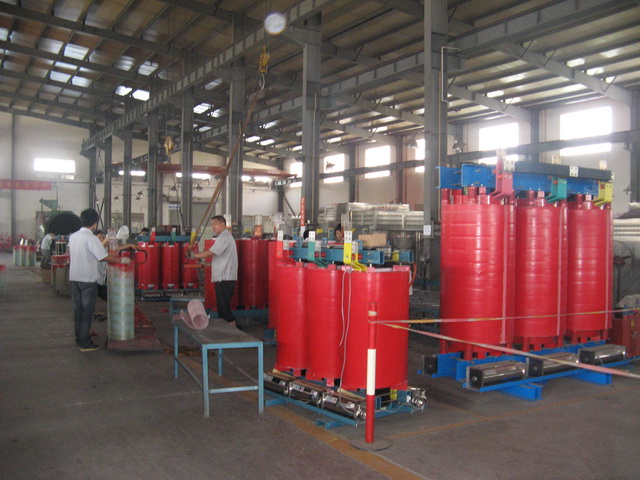

　　干式變壓器直流電阻測試儀的測量方法

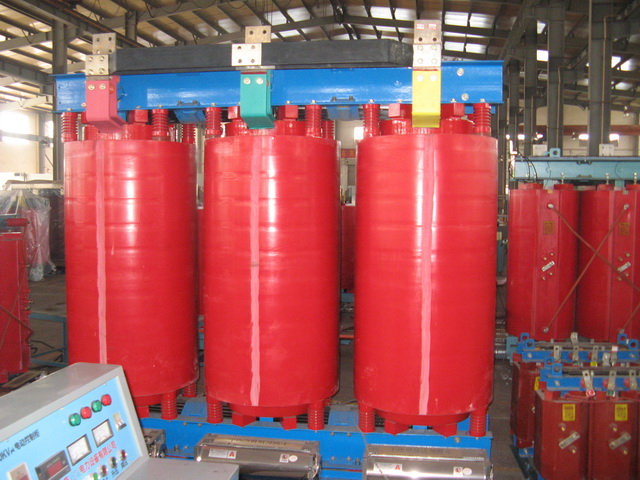

　　測量直流電阻是干式變壓器試驗中的一個重要項目。通過測量，可以檢查出設備的導電回路有無接觸不良、焊接不良、線圈故障及接線錯誤等缺陷。在中、小型干式變壓器的實際測量中，大多采用直流電橋法，當被試線圈的電阻值在1歐以上的一般用單臂電橋測量，1歐以下的則用雙臂電橋測量。在使用雙臂電橋接線時，電橋的電位樁頭要靠近被測電阻，電流樁頭要接在電位樁頭的上面。

　　測量前，應先估計被測線圈的電阻值，將電橋倍率選鈕置于適當位置，將非被測線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關，迅速調節測量臂，使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時，被測線圈電阻值=倍率數×測量臂電阻值。測量完畢，先開放檢流計按鈕，再放開電源開關。

　　變壓器直流電阻測試儀的注意事項

　　在測量過程中，除要嚴格遵守電氣安全規程和設備試驗規程外，還要特別注意：

　　1)在線圈溫度穩定的情況下進行測量，要求干式變壓器油箱上、下部的溫度之差不超過3℃;

　　2)由于干式變壓器線圈存有電感，測量時的充電電流不太穩定，一定要在電流穩定后再計數，必要時需采取縮短充電時間的措施;

　　3)盡量減少試驗回路中的導線接觸電阻，運行中的干式變壓器分接頭常受油膜等污物的影響使其接觸不良，一般需切換數次后再測量，以免造成判別錯誤;

　　4)測量干式變壓器低壓側時，所有人員應與高壓側保持適當安全距離;

　　5)儀器在運輸、儲存及工作中應避免強烈震動、陽光直射和磁場的影響，存放保管儀器時，應注意環境溫度和濕度，應放在干燥、通風、無腐蝕氣體的地方為宜，不得受潮、雨淋、暴曬，使用時輕拿、輕放，不得跌落。
