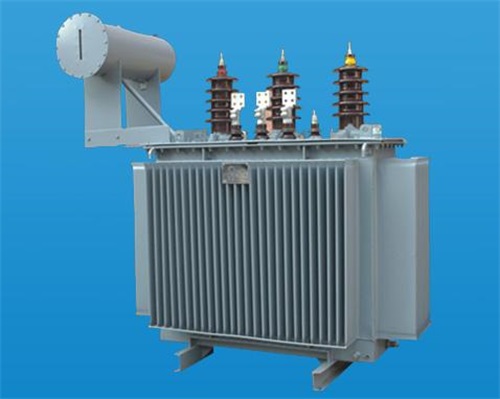

油浸變壓器的冷卻條件

　　油浸變壓器在規定的冷卻條件下，可按銘牌規定運行。一般情況下，變壓器正常運行時的溫控器控制設置：80℃自動關風機、100℃自動開風機、130℃高溫報警、150℃超高溫跳閘。

　　油面溫度計整定值：

　　對于啟動(第二上限接點)和停止(第一上限接點)冷卻器(風機或油泵)的整定值如下：

　　東北地區 西北地區 華北地區 其它地區

　　第一上限接點 45°C 50°C 50°C 55°C

　　第二上限接點 50°C 55°C 55°C 60°C

　　對于報警(第三上限接點)和跳閘(第四上限接點)的整定值如下：

　　東北地區 西北地區 華北地區 其它地區

　　第三上限接點 85°C 85°C 85°C 85°C

　　第四上限接點 97°C 97°C 97°C 97°C

　　線圈溫度計整定值：

　　對于啟動(第二上限接點)和停止(第一上限接點)冷卻器(風機或油泵)的整定值為以上油面對應值+Δt

　　對于報警(第三上限接點)和跳閘(第四上限接點)的整定值以上油面對應值+Δt

　　Δt是被測線圈的熱點溫度與變壓器頂層油溫的差值

　　Δt的取值方法：

　　計算值 10°C ～15°C 15°C～20°C 20°C ～25°C 25°C～30°C

　　取值 15°C 20°C 25°C 30°C

　　以上就是關于油浸式變壓器高溫跳閘的相關信息，高溫跳閘是對運行溫度的監測行為，當運行溫度達到極限，油浸式變壓器就會進行自我溫度保護，因此在油浸式變壓器運行中大家要做好溫度的監測。
