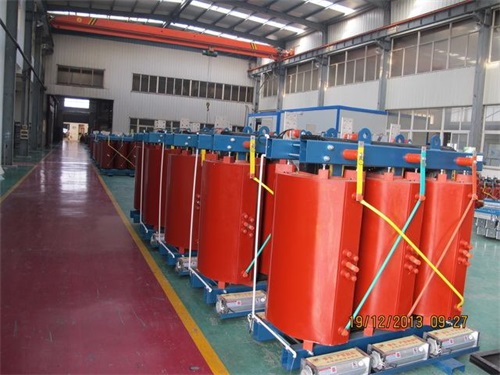

干式變壓器的缺陷

　　卷鐵心變壓器核心的就是繞組的問題，繞組可以提高變壓器的使用效率，有的時候甚至?xí)鸬狡鸬绞掳牍Ρ兜哪康模敲丛鯓痈倪M繞組，提高卷鐵心變壓器的工作效率呢?由于上述兩種繞制方法都存在一定的缺陷，我公司在總結前兩種方法經驗的基礎上，采用引線"預埋法"繞制低壓繞組取得了較好的效果，現介紹如下：

　　卷鐵心變壓器其中的關鍵技術是繞組的繞制問題。旋轉的低壓內紙桶將紙包扁導線經過鐵心窗口纏繞其上，由于窗口高度的限制，低壓繞組的引線出頭會比較麻煩，特別是容量較大的繞組，因其導線并繞根數多、截面積大而顯得更加困難。目前行業上普遍采用兩種方法：一種方法是將引線出頭成S彎后再從中間打折，這樣引線出頭就可以沿著圓周方向隱藏于繞線齒盤開好的槽內。

　　(1)繞組設計時，給出預留的引線長度。

　　(2)制作臨時端絕緣3根，其長度應為實際端絕緣尺寸減去引線的預留長度。

　　(3)選擇好位置，將線頭固定在驅動齒輪上，放上臨時端絕緣繞線，繞組的第一匝不作固定，從第二匝開始即調整好尺寸進行固定。繞制第二、第三匝時在引線實際出頭部位預留兩根白布帶至繞組的端部，然后每隔120mm放置一根布帶以備收緊之用。無論單層或雙層的末頭都與起頭同樣處理。

　　(4)繞組成型后，取掉臨時端絕緣，抽出繞組首匝，逐根彎成型后在彎處上下15mm內包扎單根引線，再將并繞導線包在一起，其包扎順序為：

　　①皺紋紙半疊繞兩層尾部粘牢;

　　②聚脂薄膜半疊一層尾部粘牢;

　　③雙拼雙疊、三拼雙疊等多根導線的，扁導線之間須墊一張DMD紙，第一匝與第二匝起始接觸點還需整墊DMD紙槽一張，紙槽的長度應為整個線匝寬度的2.5倍，用緊縮帶半疊一層尾部粘牢。

　　(5)放上端絕緣，用白布帶將其與首匝綁扎好。

　　(6)將第一匝導線輕輕送入原位，逐根收緊預置的白布帶，應確認其收緊到位。

　　這種方法優點是操作簡便、速度快，缺點是浪費窗口。由于窗口尺寸的增加將會使產品成本增加很多，因此行業上很少有廠家使用。這種方法優點是整體一次成型，機械強度較好;缺點是起落頭需要兩次成型(一次是繞線時，一次是引線裝配時重新調整)，這樣就需要較長時間制作引線頭，而且導線經過兩次彎曲后應力較大，易造成損傷甚至斷裂，對較大容量的變壓器顯得尤為困難。第二種方法是將繞組出頭直接成型后穿出繞線齒盤，覆在齒輪的外側，然后直接繞線。
