變壓器的連接組有什么需要注意的么

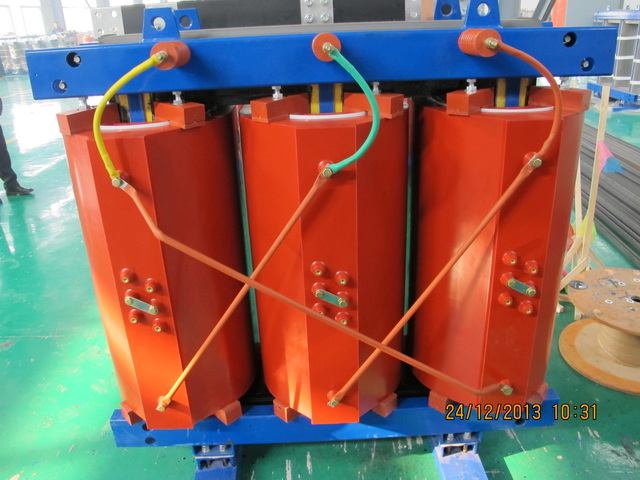

　　變壓器的連接組別是對變壓器各部件進行初步連接分析的。這樣可以保證變壓器在運行的時候進行變壓器各個部位的協調。而且變壓器進行連接的形狀也是各種各樣的，常見的變壓器繞組有二種接法，即“三角形接線”和“星形接線”。那么這種不同形狀的連接對變壓器有什么好處嗎?

　　變壓器的接線組別就是變壓器一次繞組和二次繞組組合接線形式的一種表示方法;;在變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線;“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。變壓器的聯接組別的表示方法是：大寫字母表示一次側(或原邊)的接線方式，小寫字母表示二次側(或副邊)的接線方式。

　　Y(或y)為星形接線，D(或d)為三角形接線。數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針。“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。

　　也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。變壓器二個繞組組合起來就形成了4種接線組別：“Y，y”、“D，y”、“Y，d”和“D，d”。我國只采用“Y，y”和“Y，d”。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y后面加字母n表示。n表示中性點有引出線。Yn0接線組別，UAB與uab相重合，時、分針都指在12上。“12”在新的接線組別中，就以“0”表示。
